Для частного строительства важно понимать, как устроена схема свайно ростверкового фундамента. От её правильного проектирования зависит долговечность дома, устойчивость стен и отсутствие деформаций при сезонных подвижках грунта. Разберём, из чего состоит схема, какие бывают типы ростверков, типичные ошибки и рекомендации специалистов.
Что представляет собой схема свайно-ростверкового фундамента
Свайно-Ростверковый фундамент — это конструкция, в которой нагрузка от здания передаётся на систему свай, объединённых жёстким ростверком. Такая схема применяется на слабых, пучинистых и неоднородных грунтах, где классическая лента не обеспечивает стабильности.
Принцип работы конструкции

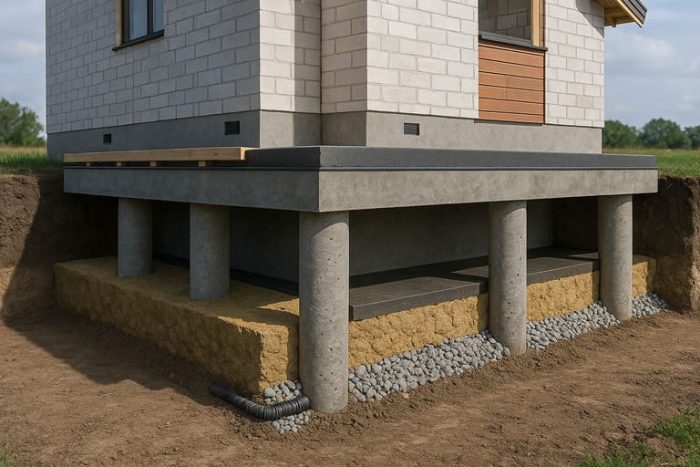

Сваи воспринимают основную вертикальную нагрузку, передавая её на плотные слои почвы. Ростверк связывает их в единую систему, распределяя давление и предотвращая перекосы. Визуально схема свайно-ростверкового фундамента напоминает решётку из свайных опор, соединённых монолитной балкой по периметру и под несущими стенами.
Основные элементы конструкции
- Сваи — железобетонные, буронабивные или винтовые опоры, погружаемые в грунт ниже глубины промерзания.
- Ростверк — балка (монолитная, сборная или металлическая), объединяющая сваи в единую раму.
- Арматурный каркас — усиливает ростверк, повышает его несущую способность и предотвращает растрескивание.
- Песчаная подушка — выравнивает основание и снижает точечные напряжения при нагрузках.
- Гидроизоляция — защищает бетон от влаги и капиллярного подсоса воды.
- Опалубка — формирует контур ростверка при бетонировании.
Варианты схем свайно-ростверковых фундаментов
По типу ростверка различают три основных варианта:
1. Высокий ростверк
Расположен над уровнем земли на 10–30 см. Не контактирует с почвой, что исключает влияние пучения и промерзания. Применяется для лёгких домов, каркасных строений и бань.
2. Заглублённый ростверк
Частично погружён в грунт. Используется для зданий со средним весом, где важно обеспечить дополнительную жёсткость конструкции.
3. Низкий ростверк
Уложен на уровне земли или ниже. Применяется под кирпичные и газобетонные дома, требует качественной гидроизоляции и дренажа.
Типичные ошибки при проектировании и монтаже
- Неверный расчёт количества и расположения свай — приводит к просадке ростверка и трещинам.
- Использование неодинаковых по длине или диаметру свай.
- Отсутствие песчаной подготовки под ростверком.
- Заливка бетона при отрицательной температуре без прогрева.
- Игнорирование армирования или применение слабой арматуры.
- Неправильная высота ростверка относительно грунта — может вызвать пучение и перекосы.
Практические советы по устройству и контролю
- Перед бурением свай провести инженерно-геологические изыскания.
- Выдерживать шаг свай согласно проекту — обычно 1,5–2 м.
- Контролировать качество бетона и его уплотнение при заливке.
- При высоком ростверке предусмотреть вентиляцию подполья.
- Для участков с уклоном применять сваи разной длины для выравнивания горизонта ростверка.
- Использовать гидроизоляционные материалы на основе битума или мембран.
Вывод
Схема свайно-ростверкового фундамента — основа надёжности дома на сложных грунтах. Понимание её устройства помогает контролировать работу подрядчика и избежать ошибок при строительстве. Для уверенности в результате рекомендуется заказать профессиональный проект и геологические исследования. Компания «Фундамент Т» выполняет проектирование и монтаж свайно-ростверковых оснований по стандартам Ясногорска и Тульской области.
